三同軸電纜
三同軸電纜
TRC-75-1 更多產品

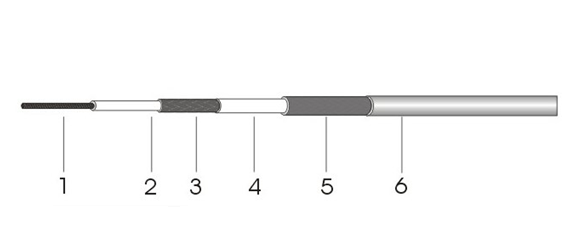

結構參數
| 項目 | 材料 | 直徑 |
|---|---|---|
| 1. 內導體 | 銅包鋼線 | 7X0.102 |
| 2. 絕緣體 | 聚乙烯(PE) | 1.85 |
| 3. 內編織層 | 鍍錫銅線編織 | Nom.2.35 |
| 4. 內護套 | 聚乙烯(PE) | 3.30 |
| 5. 外編織層 | 鍍錫銅線編織 | Nom.3.80 |
| 6. 外護套 | 黃色耐高溫柔軟樹脂 | 4.80 |
電性能參數
| 電容(pF/m) | 65.62 |
| 阻抗 | 75 |
| 傳輸速率(%) | 66 |
| 最大工作電壓(Vrms) | 1000 |
| 最大工作頻率(MHz) | 3000 |
機械和環境性能
| 工作溫度范圍(℃) | -40至+80 |
| 彎曲半徑 | 25 |
| ROHS環保 | 符合 |
衰減
| 頻率(MHz) | 衰減(dB/m) |
|---|---|
| 10 | 7.87 |
| 20 | 11.81 |
| 30 | 14.76 |
| 40 | 17.72 |
| 50 | 20.01 |
| 100 | 31.82 |
| 200 | 54.13 |
| 500 | 93.50 |
| 700 | 118.11 |
| 1000 | 147.64 |
