TR組件用電源管理系列
一、概述

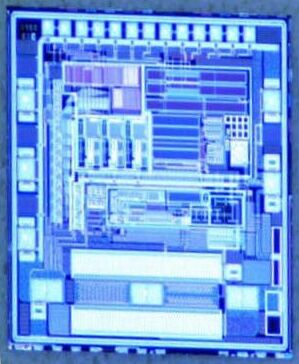

WB1409 是一款專用的 GaN 型功率放大器柵極驅動電路，采用全正向設計方法，可以用來為功放柵極提供穩壓或柵極調制作用。該電路在輸入信號 IN 端(TTL 電平)的控制下，
輸出穩定的電壓。在 IN 端低電平輸入時，輸出電壓為-5V，使功放器件關斷；在IN 端高電平輸入時，輸出電壓為-1.8V～-2.85V，使功放器件打開。其中-1.8V、-1.95V、
-2.1V、-2.25V、-2.4V、-2.55V、-2.7V、-2.85V，可通過調節 R1、R2、R3 進行選擇，以適應各種 MOSFET 柵極的不同導通需求。
二、 產品特點
1) 輸出電壓精度：±10mV（-1.8V~-2.85V 輸出）；±100mV(-5V 輸出)；
2) 工作電壓范圍寬:4.5V-5.5V、-5.5V ~ -4.5V。
